Xflex Twin Laser — 铝制部件激光切割解决方案
我们的5轴CNC多头激光方案，针对铝件和钢件。
Introduction

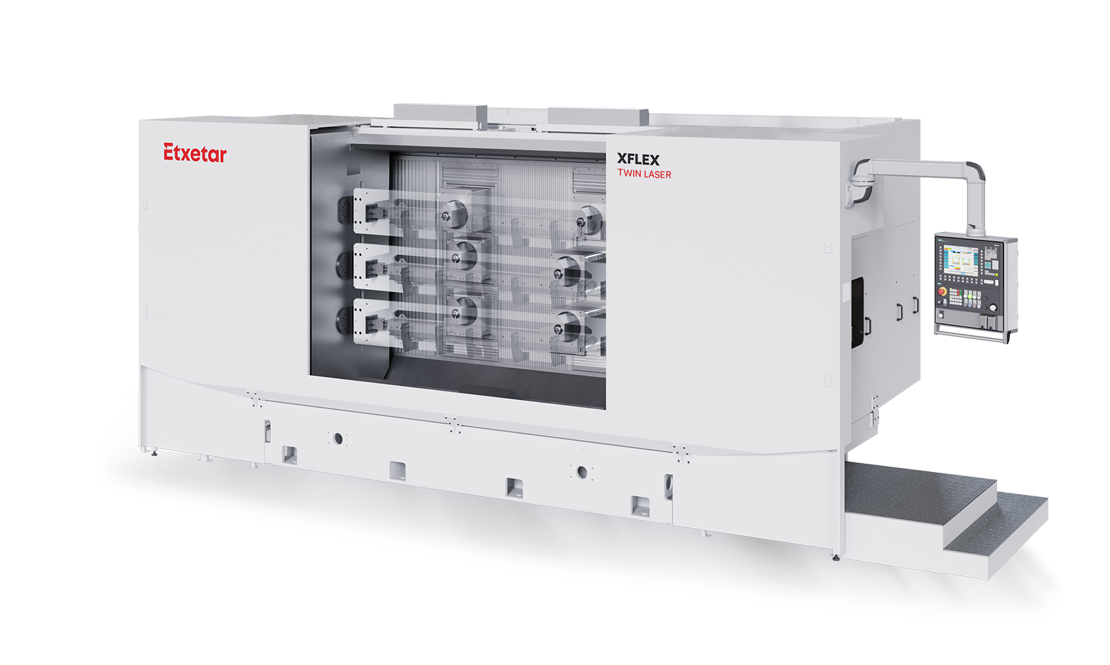

作为Xflex平台的一个机型，Xflex Twin Laser激光切割机床是多件同时进行激光切割加工的独特解决方案，可配置至2个相邻的加工单元且共计6个激光头，将比传统加工方式显著缩短单件节拍，并且提高占地面积的使用产出率。
- 比传统加工方式节拍可降低至50%
- 无需使用冷却液或者切削刀具。
- CNC质量均衡且毛刺最小。
- 铝屑或者钢屑的高回收率。
- 通过模块化平台设计，可配置至2个相邻的3轴加工单元，每个加工单元均为多激光头，更好的适应不同的生产场景。
- 设计侧重于有利于切屑掉落。
- 人机化设计满足维修工作需求。
- 提高了机床的利用率。
- 适用于不同的上下料方式：机械手，机器人或者手动上下料。
- 4轴或者5轴激光切割中心。所有直线运动轴均配有光栅尺。
- 各激光头配独立Z轴。
- 全不锈钢封闭式前防护，无水平表面避免积屑。
- 蜂窝式床身设计使得切屑直接掉落到排屑器上。
- 对工件/夹具的加工切削力为0.
Machine architecture
加工单元
- 3 轴单元 (X/Y/Z), 配有3个激光头时可配置至5 轴单元 (X/Y/Z1/Z2/Z3)。
- 每个激光头可以配置一个选项的C轴。
- 可配置1, 2 或者 3 个激光头，取决于工件的回转直径和加工的公差。 1 或者 2 个单元, 取决于所要求达到的产量。
夹具选项
- 1, 2 或者 3 个夹具，取决于工件的回转直径和加工的公差。
- A轴。
- 可以配置碑式双面夹具，从而实现在加工时进行工件的上下料。
上下料选项
- 通过行走式轨道机器人进行机械手上料。
- 通过落地式机器人进行机器人上下料。
- 手动上下料，直接至夹具。
1
2
3
-
1 加工单元
- 3 轴单元 (X/Y/Z), 配有3个激光头时可配置至5 轴单元 (X/Y/Z1/Z2/Z3)。
- 每个激光头可以配置一个选项的C轴。
- 可配置1, 2 或者 3 个激光头，取决于工件的回转直径和加工的公差。 1 或者 2 个单元, 取决于所要求达到的产量。
-
2 夹具选项
- 1, 2 或者 3 个夹具，取决于工件的回转直径和加工的公差。
- A轴。
- 可以配置碑式双面夹具，从而实现在加工时进行工件的上下料。
-
3 上下料选项
- 通过行走式轨道机器人进行机械手上料。
- 通过落地式机器人进行机器人上下料。
- 手动上下料，直接至夹具。
