BD Concept
Introduction
Comme réponse innovante à la réglementation européenne EURO 7, le BD Concept est notre solution pour le revêtement des disques de. Il vise à minimiser l’impact environnemental dû aux émissions de poussières fines des disques de frein, ouvrant ainsi la voie aux automobiles plus vertes et plus durables. En se centrant sur la productivité et l'efficacité, ce concept de machine est conçu pour le traitement des disques de frein, présentant à la fois une conception spécialisée et des fonctionnalités avancées.
- Incorporation d’une nouvelle opération au process de production des disques de frein, soulignant notre engagement avec les nouvelles technologies.
- Offre des capacités de production élevées avec une expertise.
- Dispose d'un système de remplissage automatique breveté de revêtement en poudre.
- Bénéficié de notre solide expérience accumulée depuis 10 ans dans les process de revêtement en poudre.
- Des systèmes de surveillance en temps réel améliorés pour les opérations de revêtement, garantissant qualité et fiabilité.
- Donne la priorité à une productivité exceptionnelle avec des temps d’activation du laser atteignant 90%.
- Equipé d'un alimentateur automatique de poudre adapté à une production continue.
- Station de nettoyage intermédiaire entre les traitements.
- Unités indépendantes pour traiter différents types de poudres.
- Tête de rechargement laser : efficace, modulaire, polyvalente et adaptée à la haute production.
- Surveillance in situ avancée pour les opérations de revêtement, y compris les contrôles de mesures multi capteurs.
- Débit de poudre : jusqu'à 200 g/min.
- Puissance du laser : Jusqu'à 22 kW.
- Diamètre du faisceau laser : 1,5-3,5 mm.

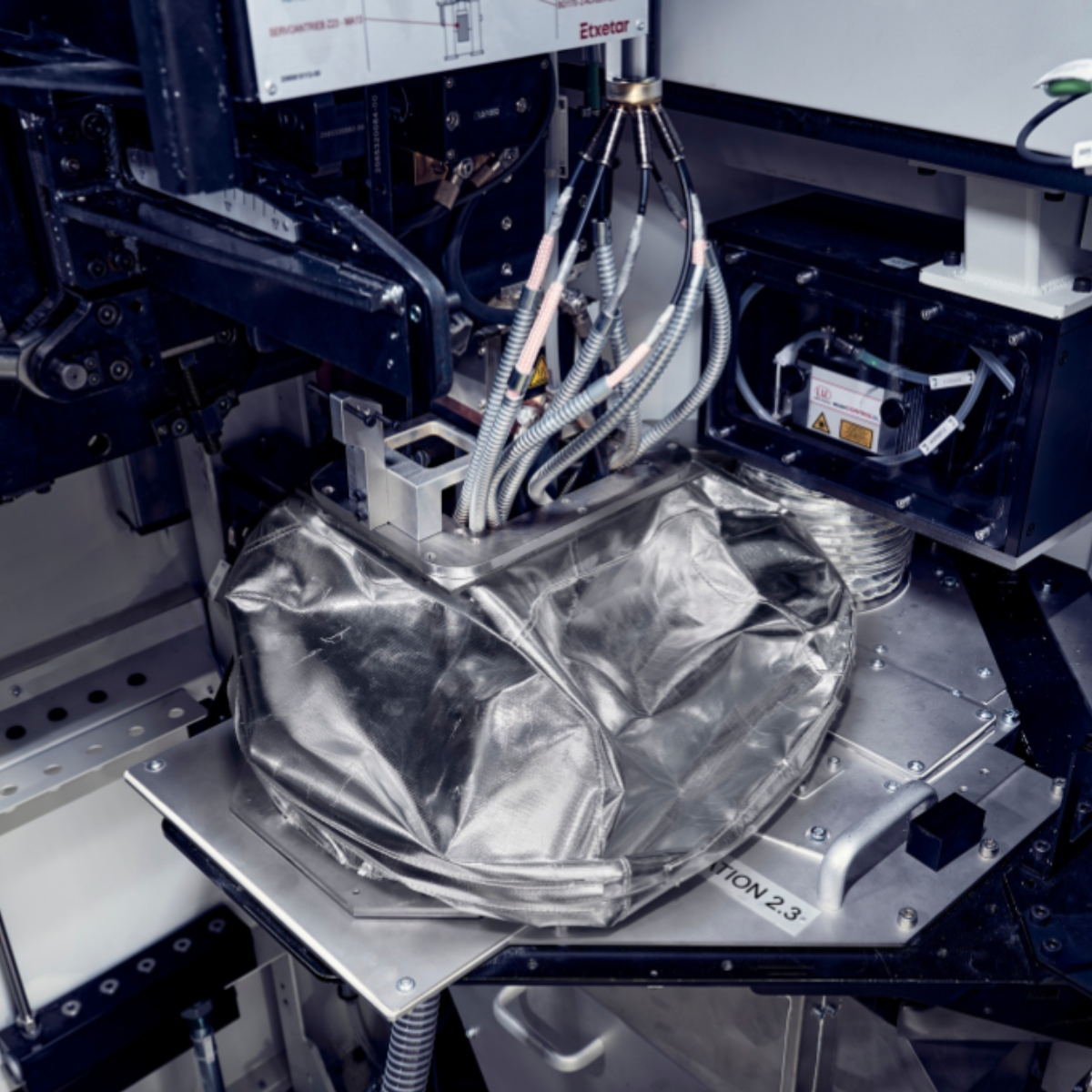

Confinement des poudres et protection du processus
Environnement de rechargement fermé et contrôlé. Confinement et évacuation complets des poudres dans la machine, garantissant une production propre et une stabilité du processus.
- Environnement de processus fermé
- Système intégré d’extraction des poussières
- Pièces propres après traitement
- Durée de vie prolongée de la machine
- Système de surveillance intégré
Machine BD Concept
Optimisée pour le rechargement haute performance des disques de frein.
Conçue autour du processus de rechargement pour maximiser la productivité et garantir une qualité de revêtement constante.
4 stations intégrées :
- Chargement et déchargement
- Inspection de surface
- Rechargement haute vitesse
- Nettoyage final
Système de gestion des poudres
Flux de poudre continu et contrôlé. Garantit une alimentation stable, la constance du processus et un fonctionnement sûr en production à haut volume.
- Système central de gestion des poudres
- Trémie haute capacité. Breveté
- Système d’alimentation en poudre
- Zone de travail BD Concept. Breveté
- Système d’extraction
.png)
Adaptabilité
Conçu pour différentes géométries de disques de frein. Le système s’adapte aux différents types de disques et exigences de production, des véhicules légers aux configurations spécifiques pour applications poids lourds.
- Configurations pour disques de frein de véhicules légers et poids lourds
- Positionnement réglable de la tête laser
- Multiples configurations d’angle de la tête
- Configuration flexible pour différentes géométries
Surveillance et traçabilité
Contrôle total du processus de rechargement. Les systèmes avancés de surveillance et de contrôle garantissent la stabilité du processus, l’assurance qualité et la traçabilité complète de chaque pièce produite.
- Surveillance en temps réel des paramètres clés du processus
- Contrôle du flux de poudre, de la température et des gaz
- Inspection en ligne et validation du processus
- Traçabilité complète des données de production
.png)
Production évolutive
De la production à faible volume à la production de masse. L’architecture modulaire du système permet aux fabricants d’adapter la production à la demande sans redéfinir l’ensemble de la ligne.
- Concept de production modulaire
- Configurations pour faible, moyen et haut volume
- Extension facile de la capacité de production
- Investissement optimisé et flexibilité
Machine architecture
Station de rechargement
Processus haute vitesse pour une qualité de revêtement constante
Système de gestion des poudres
Alimentation centralisée assurant un fonctionnement continu et stable
Architecture modulaire de la machine
Configuration évolutive selon les besoins de production
Système laser
Intégration flexible de différentes sources laser
Système de confinement des poudres
Environnement fermé avec extraction intégrée pour un fonctionnement propre et contrôlé
-
1 Station de rechargement
Processus haute vitesse pour une qualité de revêtement constante
-
2 Système de gestion des poudres
Alimentation centralisée assurant un fonctionnement continu et stable
-
3 Architecture modulaire de la machine
Configuration évolutive selon les besoins de production
-
4 Système laser
Intégration flexible de différentes sources laser
-
5 Système de confinement des poudres
Environnement fermé avec extraction intégrée pour un fonctionnement propre et contrôlé
Solutions clés en main pour la production de disques de frein
Du rechargement au meulage et à la manutention finale, tous les processus sont intégrés dans un système de production unique et optimisé.
Des applications flexibles pour véhicules légers aux lignes dédiées pour poids lourds.
.png)
