BD Concept
Introduction
Als innovative Antwort auf die europäische EURO 7-Norm ist das BD Konzept unsere hochmoderne Lösung für das Laserauftragschweißen von Bremsscheiben. Ziel ist es, die Umweltbelastung durch Feinstaubemissionen von Bremsscheiben zu minimieren und den Weg für umweltfreundlichere und kontinuierliche Automobile zu pflegen. Mit einem besonderen Fokus auf Produktivität und Effizienz, ist dieses kundenspezifische Maschinenkonzept für die Bremsscheibenverarbeitung konzipiert und zeichnet sich sowohl durch spezielles Design als auch durch fortschrittliche Funktionalität aus.
- Integriert eine neue Arbeitsfolge in den Bremsscheibenproduktionsprozess und unterstreicht unser Engagement für neue Technologien.
- Bietet hohe Produktionskapazitäten mit Sachkenntnis.
- Verfügt über ein patentiertes automatisches Pulverbeschichtungs-Füllsystem.
- Profitieren Sie sich von unserer soliden 10-jährigen Erfahrung in Laserauftragschweißen-Prozessen.
- Verbesserte Live-Überwachungssysteme für Laserauftragschweißen-Operationen zur Gewährleistung von Qualität und Zuverlässigkeit
- Priorisiert außergewöhnliche Produktivität mit bis zu 90 % Laser Nutzungsgrad.
- Ausgestattet mit einer automatischen Pulverzuführung, die eine kontinuierliche Produktion ermöglicht.
- Zwischenreinigungsstation zwischen Beschichtungstationen.
- Unabhängige Einheiten, um die Beschichtung mit verschiedenen Pulvertypen zu ermöglichen.
- Laserauftragskopf: Effizient, modular, vielseitig und für die Massenproduktion geeignet.
- Erweiterte In-Situ-Überwachung für Laserauftragverarbeitung, einschließlich Multisensor-Messsteuerungen.
- Pulverdurchfluss: bis zu 200 g/min.
- Laserleistung: Bis zu 22 kW.
- Laserstrahldurchmesser: 1,5–3,5 mm.

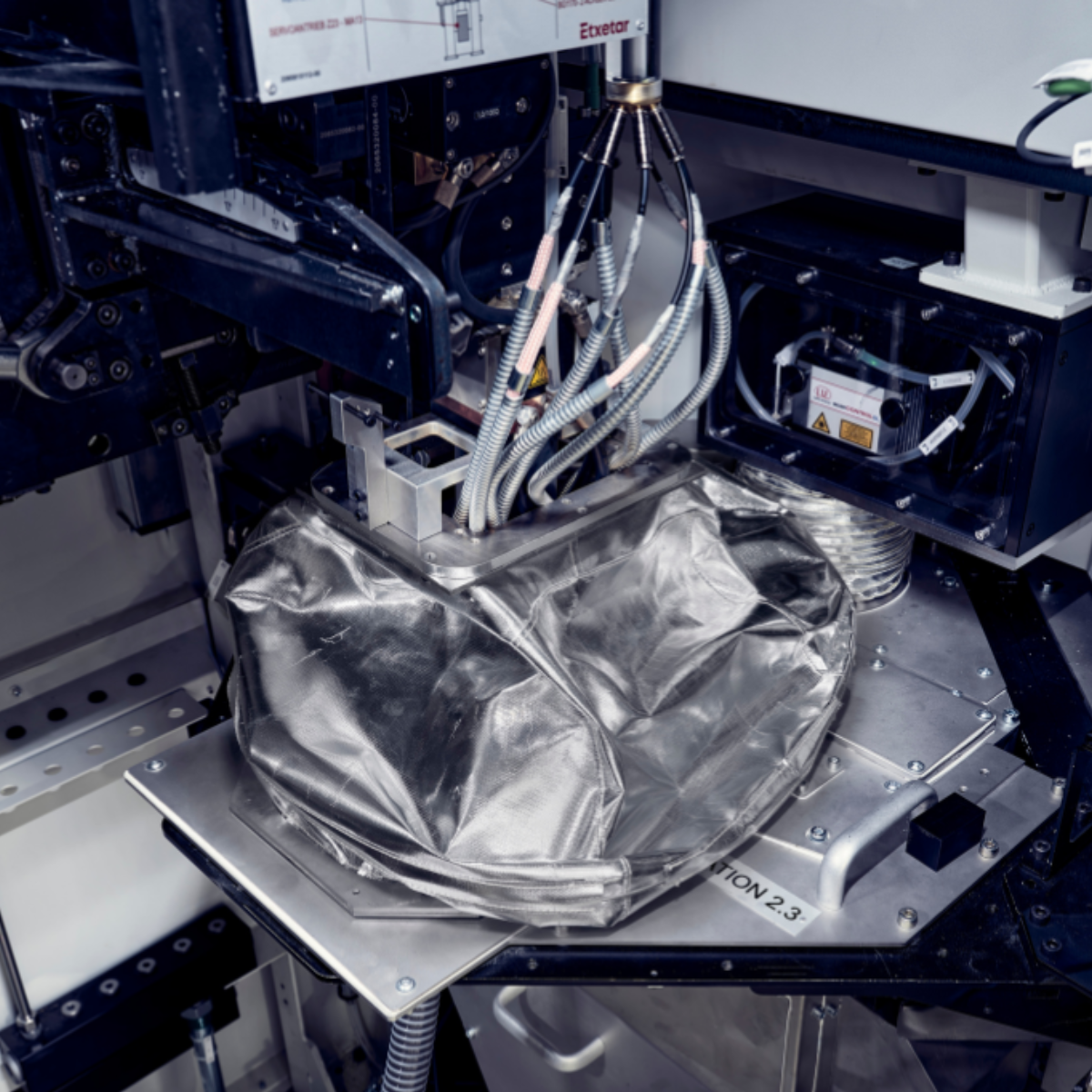

Pulvercontainment und Prozessschutz
Abgedichtete und kontrollierte Beschichtungsumgebung.
Vollständige Eindämmung und Absaugung des Pulvers innerhalb der Maschine für saubere Produktion und stabile Prozesse.
- Abgedichtete Prozessumgebung
- Integriertes Staubabsaugsystem
- Saubere Bauteile nach dem Prozess
- Verlängerte Maschinenlebensdauer
- Integriertes Überwachungssystem

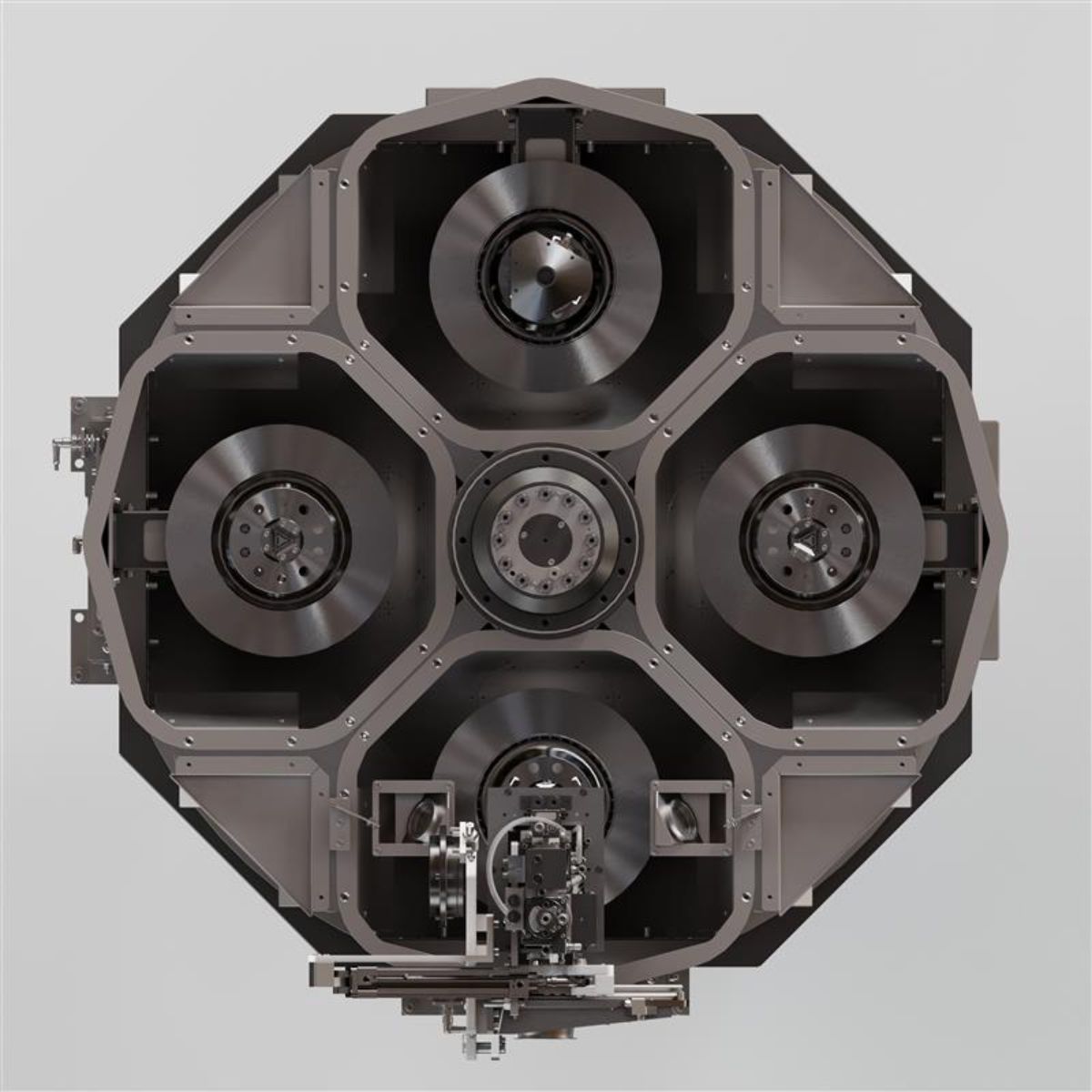

BD Concept Maschine
Optimiert für leistungsstarkes Cladding von Bremsscheiben. Auf den Beschichtungsprozess ausgelegt für maximale Produktivität und gleichbleibende Beschichtungsqualität.
4 integrierte Stationen:
- Be- und Entladung
- Oberflächeninspektion
- Hochgeschwindigkeits-Cladding
- Endreinigung
Pulvermanagementsystem
Kontinuierlicher und kontrollierter Pulverfluss. Gewährleistet eine stabile Versorgung, Prozesskonstanz und einen sicheren Hochvolumenbetrieb.
- Zentrales Pulvermanagementsystem
- Hochvolumenbehälter. Patentiert
- Pulverzuführer
- BD Concept Arbeitsbereich. Patentiert
- Absaugsystem
.png)

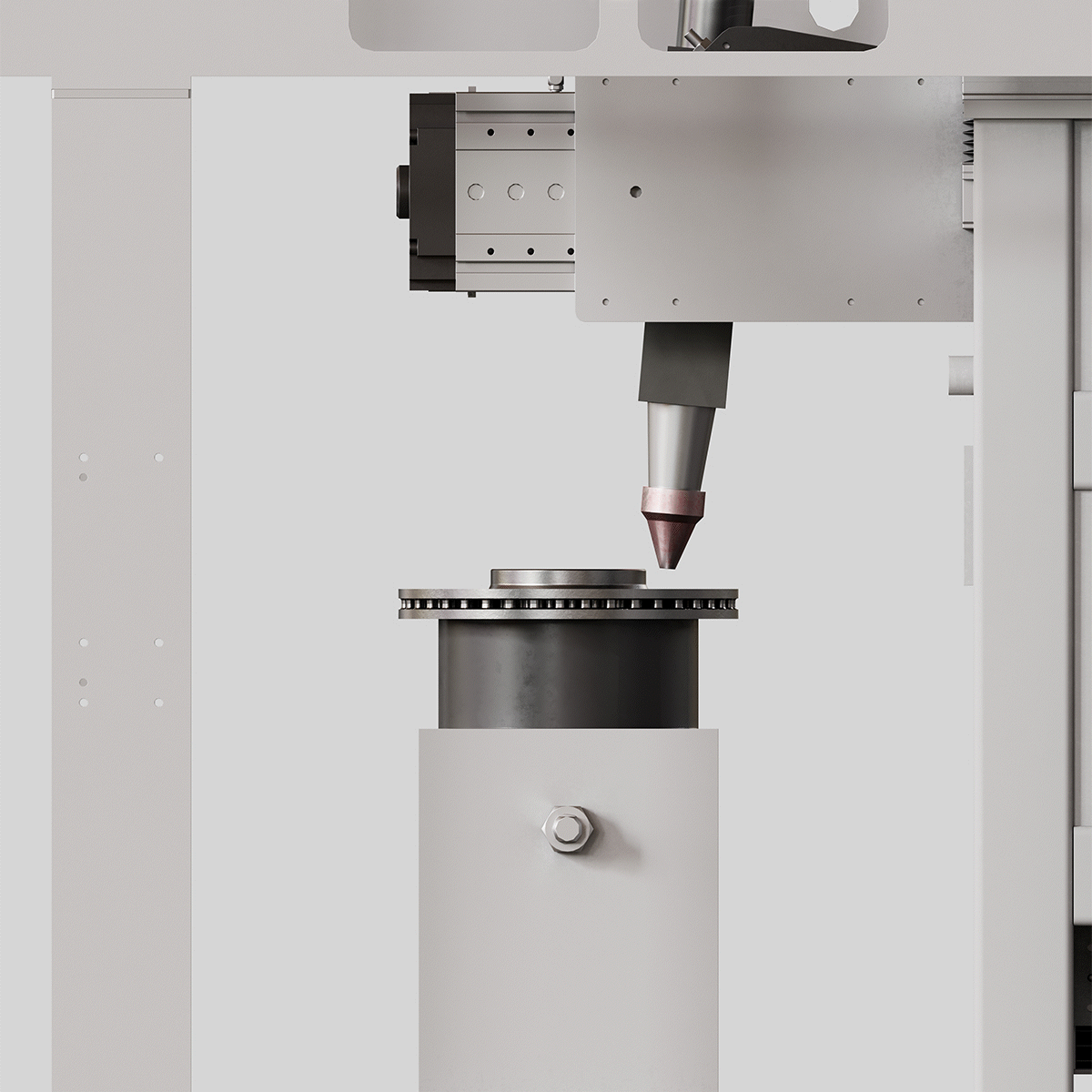

Anpassungsfähigkeit
Ausgelegt für verschiedene Bremsscheibengeometrien. Das System passt sich unterschiedlichen Scheibentypen und Produktionsanforderungen an – von Pkw bis hin zu speziellen Heavy-Duty-Konfigurationen.
- Konfigurationen für Pkw- und Heavy-Duty-Bremsscheiben
- Einstellbare Positionierung des Laserkopfes
- Mehrere Winkelkonfigurationen des Kopfes
- Flexible Anpassung an unterschiedliche Geometrien
Überwachung und Rückverfolgbarkeit
Volle Kontrolle über den Cladding-Prozess. Fortschrittliche Überwachungs- und Steuerungssysteme gewährleisten Prozessstabilität, Qualitätssicherung und vollständige Rückverfolgbarkeit jeder produzierten Komponente.
- Echtzeitüberwachung der wichtigsten Prozessparameter
- Kontrolle von Pulverfluss, Temperatur und Gas
- Inline-Inspektion und Prozessvalidierung
- Vollständige Rückverfolgbarkeit der Produktionsdaten
.png)

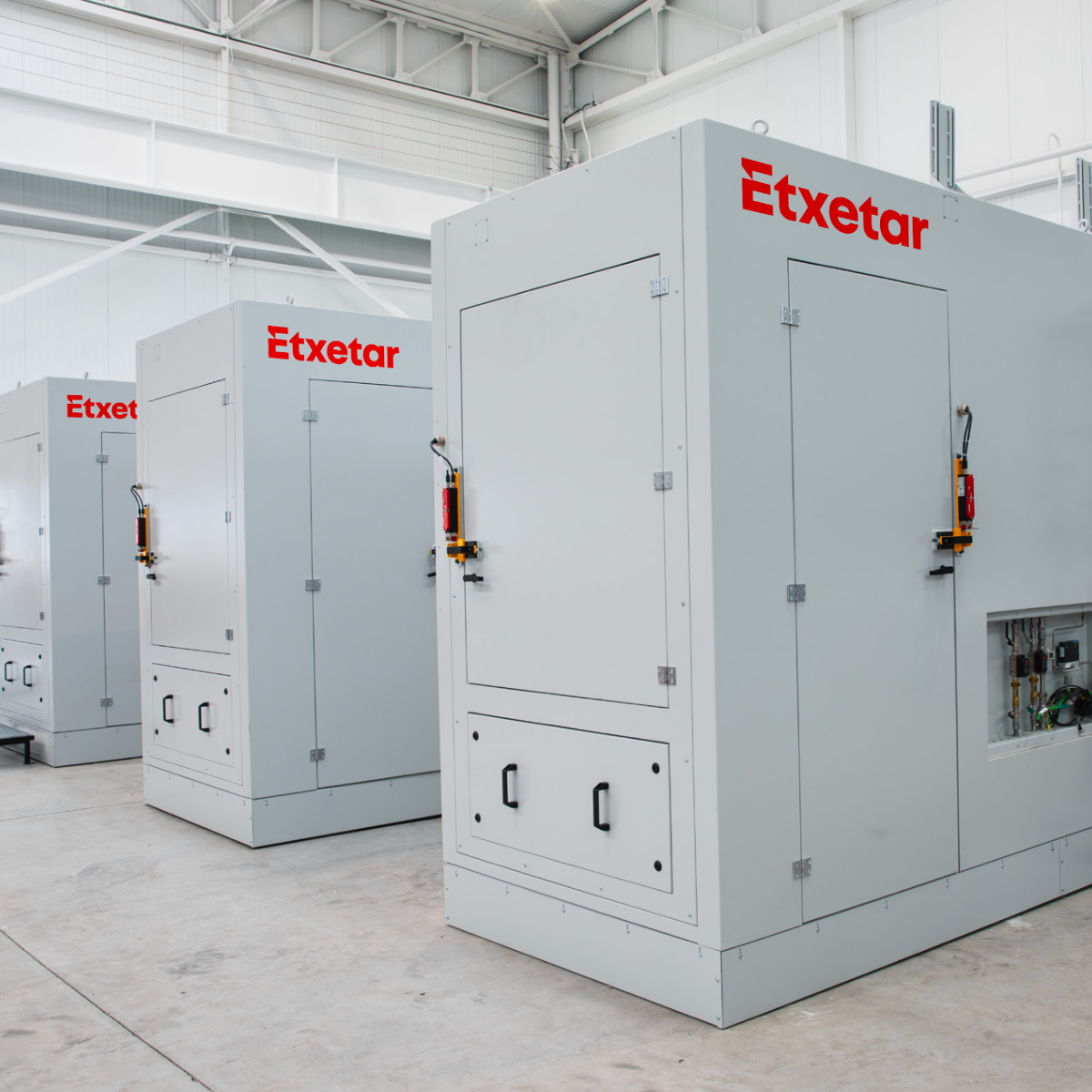

Skalierbare Produktion
Von Kleinserien bis zur Massenproduktion. Die modulare Systemarchitektur ermöglicht es Herstellern, die Produktion je nach Bedarf zu skalieren, ohne die gesamte Linie neu zu gestalten.
- Modulares Produktionskonzept
- Konfigurationen für niedrige, mittlere und hohe Stückzahlen
- Einfache Erweiterung der Produktionskapazität
- Optimierte Investition und hohe Flexibilität
Machine architecture
Cladding-Station
Hochgeschwindigkeitsprozess für gleichbleibende Beschichtungsqualität
Pulvermanagementsystem
Zentrale Pulverversorgung für kontinuierlichen und stabilen Betrieb
Modulare Maschinenarchitektur
Skalierbare Konfiguration für unterschiedliche Produktionsanforderungen
Lasersystem
Flexible Integration verschiedener Laserquellen
Pulvercontainment-System
Abgedichtete Umgebung mit integrierter Absaugung für einen sauberen und kontrollierten Betrieb
-
1 Cladding-Station
Hochgeschwindigkeitsprozess für gleichbleibende Beschichtungsqualität
-
2 Pulvermanagementsystem
Zentrale Pulverversorgung für kontinuierlichen und stabilen Betrieb
-
3 Modulare Maschinenarchitektur
Skalierbare Konfiguration für unterschiedliche Produktionsanforderungen
-
4 Lasersystem
Flexible Integration verschiedener Laserquellen
-
5 Pulvercontainment-System
Abgedichtete Umgebung mit integrierter Absaugung für einen sauberen und kontrollierten Betrieb

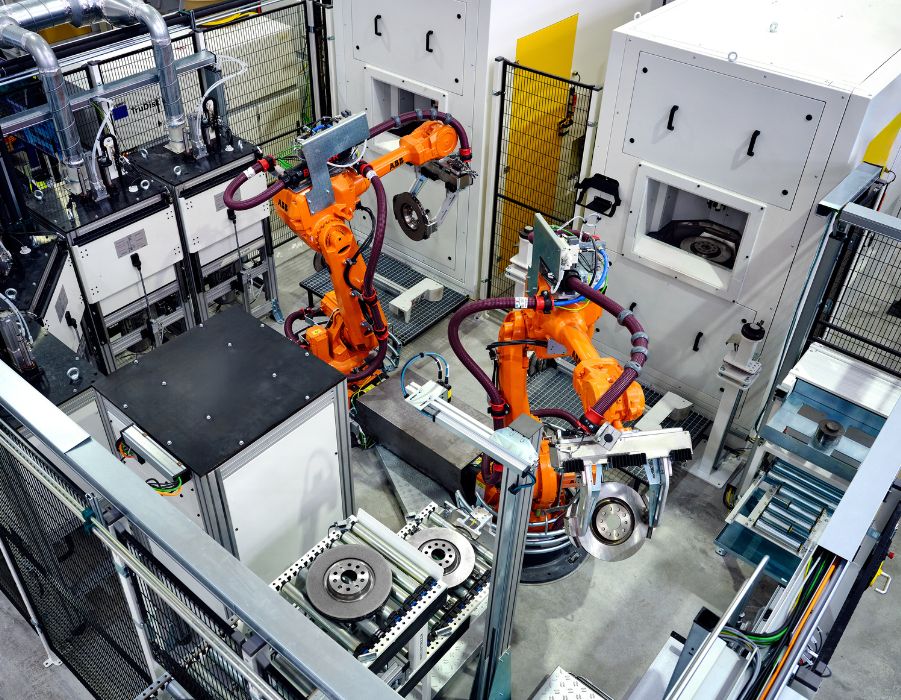

Turnkey-Lösungen für die Bremsscheibenproduktion
Vom Cladding über das Schleifen bis hin zum finalen Handling werden alle Prozesse in einem einzigen, optimierten Produktionssystem integriert.
Von flexiblen Pkw-Anwendungen bis hin zu dedizierten Heavy-Duty-Linien.
.png)
Gallery
Wir können Ihnen mit dem Fertigungsprozess von viele weiteren Anwendungen helfen
